[conquer]

Εχουμε αντιστασεις R2,R3,R4 για γεφυρα wheatstone.Οταν ζηταει να υπολογιστουν οι ανοχες τους ωστε το μεγιστο σχετικο σφαλμα να ναι 2%...τι κανουμε??

[megapixel]

Η ερωτηση 12 απο τις 32:

Εξηγηστε πως μπορει να μετρηθει η εσωτερικη αντισταση πηγων με μια γεφυρα

Ποια ειναι η απαντηση της?

απλα γραφουμε την εκφωνηση της ασκ16 σελλ 173?

[Anyparktos]

Kαι βασικα δεν πρέπει να λύσουμε την άσκηση 12 για ν απαντήσουμε σ αυτή την ερώτηση?
Κανένα καλό human being που μπορει ν απαντήσει σ αυτό υπάρχει?

[Andreas_T]

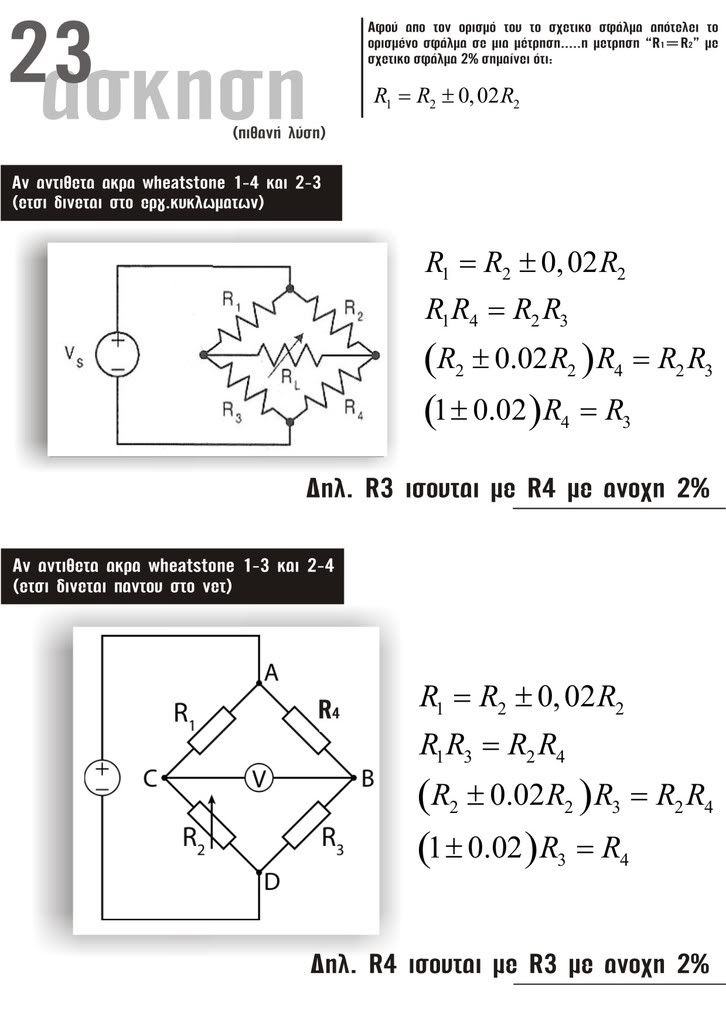

Για την 23 εκανα μια πιθανη λύση...δεν ειμαι σιγουρος οτι ειναι σωστη

[megapixel]

Η ερωτηση 12 απο τις 32:

Εξηγηστε πως μπορει να μετρηθει η εσωτερικη αντισταση πηγων με μια γεφυρα

Ποια ειναι η απαντηση της?

απλα γραφουμε την εκφωνηση της ασκ16 σελλ 173?

Καποιος γι αυτη...

[Mikros_Nikolas]

Ρε παιδιά 2 απλά κυκλώματα είναι!
Λύστε και τα 2, βρείτε την τάση που δείχνει το γαλβανόμετρο σε κάθε κύκλωμα και εξισώστε τες.
Προκύπτει η σχέση που δίνει στην άσκηση.

[Anyparktos]

Εσυ βλέπεις απλό κύκλωμα,εγώ βλέπω αντιστάσεις R3 και R4 βραχυκυκλωμένες να στέκονται στον αέρα όταν ο διακόπτης είναι κλειστός.Κατ επέκταση no ρευμα,no δυναμικό στην κάτω μεριά του απροσδιόριστου αυτού πράματος που ο Πετρίδης ονομάζει "όργανο μηδενισμού".Αν ισχύει αυτό θα πρέπει r=R2 πράμα που δεν ισχύει.Άρα κάτι κάνω λάθος.Αν μπορείς να το λύσεις,δε το λύνεις ρε Νικόλα?

[Andreas_T]

σορρυ πριν εγραψα μλκια...

ερώτησης 12 από τις 32?

Γενικά με γεφυρες Wheatstone  και Thomson(ή kelvin*)

Ειδικά για εσ.αντισταση από
α)πηγές τάσης (=μεγάλη εσ.αντισταση ταξης kΩ) βολτομετρα(=μεγάλη εσ.αντισταση ταξης kΩ) -->Wheatstone
β)πηγές ρεύματος (=μικρή εσ. αντίσταση ταξης mΩ) αμπερομετρα(=μικρή εσ. αντίσταση ταξης mΩ) -->Thomson

(αφού Wheatstone μετρα απο 1KΩ μεχρι μερικά MΩ και Thomson μετρα μικρότερες του 1Ω)

εντελώς ακυρο σορρυ ξανα
...με wheatstone ολες εσ.αντιστασεις πηγών οπως λεει στην σελ.137 που λεει κ Anyparktos...
(το πως ακριβώς αν ξερει κανεις ας πει)

[Mikros_Nikolas]

Εσυ βλέπεις απλό κύκλωμα,εγώ βλέπω αντιστάσεις R3 και R4 βραχυκυκλωμένες να στέκονται στον αέρα όταν ο διακόπτης είναι κλειστός.Κατ επέκταση no ρευμα,no δυναμικό στην κάτω μεριά του απροσδιόριστου αυτού πράματος που ο Πετρίδης ονομάζει "όργανο μηδενισμού".Αν ισχύει αυτό θα πρέπει r=R2 πράμα που δεν ισχύει.Άρα κάτι κάνω λάθος.Αν μπορείς να το λύσεις,δε το λύνεις ρε Νικόλα?

Το πρώτο, ανοιχτός διακόπτης:
Με διαιρέτη τάσης βρίσκεις την τάση που δείχνει το Μ.
Δηλαδή Μ= (τάση κόμβου r-R2) - (τάση κόμβου R3-R4)


Το δεύτερο, με κλειστό διακόπτη:
Το δεξί άκρο του Μ είναι στον βραχυκυκλωμένο βρόχο οπότε προφανώς έχει δυναμικό 0.
(το κύκλωμα τελικά γίνεται απλώς η Ε, r, R2 σε έναν βρόχο)
Άρα το Μ δείχνει την τάση του κόμβου r-R2 (επίσης βρίσκεται με διαιρέτη τάσης)


Εξισώνεις τις 2 ενδέιξεις και βρίσκεις την σχέση.

(Συγγνώμη για το πρόχειρο σχήμα)

[Anyparktos]

Ωραίος.Μόλις κοίταξα την εκφώνηση καλύτερα,νομιζα ότι έλεγε πως η γέφυρα ισορροπεί και στις δύο περιπτώσεις που στη δεύτερη περίπτωση θα σήμαινει ότι η τάση της R2 θα ήταν μηδέν πράμα παράλογο αφού η Ε δεν είναι μηδέν... Τεσπα  Ο_ο λάθος διάβασα την εκφώνηση,τζάμπα ζήτησα βοήθεια.Blame godhatesusall.Mε μπέρδεψε ο μλκς

[Sand]

Θα ήθελα να ρωτήσω πως διαβάζουμε την ένδειξη του βαττομέτρου. Π.χ. αν ο διακόπτης της τάσης είναι στο 400, του ρεύματος στο 2 και η ένδειξη της βελόνας είναι 10 από κλίμακα που έχει max 100, τότε η ζητούμενη τιμή της ισχύς βγαίνει από
Στα 100 max έχω 10
Στα VI= 400*2 έχω x     άρα x=80W

ή χρειάζεται κάτι ακόμη;

Η εσωτερική αντίσταση πχ του βολτόμετρου πως θα βγει;

[Sand]

Όποιος μπορεί ας βοηθήσει γιατί δίνουμε σήμερα το απόγευμα.



[Nwntas]

στο βαττομετρο πολλαπλασιαζεις το ενα κουμπι με το αλλο , δηλ το μεγιστο που μπορει να μετρησει το καθενα.
Για την εσωτερικη αντίσταση του βολτομετρου του βαττομετρου λες: R/ταση (αυτην που αναγραφεται πανω στο κουμπι)

βαττομετρο: 2x400=800το μεγιστο της κλιμακας
                 εσυ μετρας 10 στα 100max άρα για να βρεις την ισχυ:
Στα 100 max έχω 10
Στα  800          ;έχω x     άρα x=80W

σωστος

[Sand]

στο βαττομετρο πολλαπλασιαζεις το ενα κουμπι με το αλλο , δηλ το μεγιστο που μπορει να μετρησει το καθενα.
Για την εσωτερικη αντίσταση του βολτομετρου του βαττομετρου λες: R/ταση (αυτην που αναγραφεται πανω στο κουμπι)

βαττομετρο: 2x400=800το μεγιστο της κλιμακας
                 εσυ μετρας 10 στα 100max άρα για να βρεις την ισχυ:
Στα 100 max έχω 10
Στα  800          ;έχω x     άρα x=80W

σωστος

Ευχαριστώ για την απάντηση.

[constantinos]

Ρε παιδιά προφορικές εξετασεις δεν εχει τον σεπτέμβρη;;;; δεν ειδα πουθενα καμια ανακοινωση.ξερει κανεις τιποτα;
